Soğutma Uygulamaları
Chiller; ısıyı bir kaynaktan alarak başka bir kaynağa transfer eden, enjeksiyon soğutma sistemi olarak adlandırılan sistemlerdir. Kompresör, kondanser, genleşme vanası ve evaporatörden oluşan chiller soğutma sistemleri, kompresörde sıkıştırılan ve ısınan gazın kondanserde soğutulması ile çalışır. Daha sonra genleşme vanasından geçen gazın basıncı dolayısı ile sıcaklığı düşer ve sıvılaşır.
Evaporatörden geçerken soğutulmak istenen sıvının üzerinden ısıyı alır alçak basınçta gaz olarak kompresöre gelir, yeniden sıkıştırılır. Çalışma sistemi bu şekilde devam eder.
Chiller Sistemi;
- Su Soğutmalı Chiller
- Hava Soğutmalı Chiller
Su Soğutmalı Chiller
Su soğutmalı chiller soğutma sistemleri, hava soğutmalı chiller çalışma mantığından farklı olarak kondenser devresindeki sıcak gazı su ile soğutur. Gazın soğutulması için hava soğutmalı bataryalar yerine su kullanan shell & tube veya plakalı tip ısı değiştiriciler kullanılır.

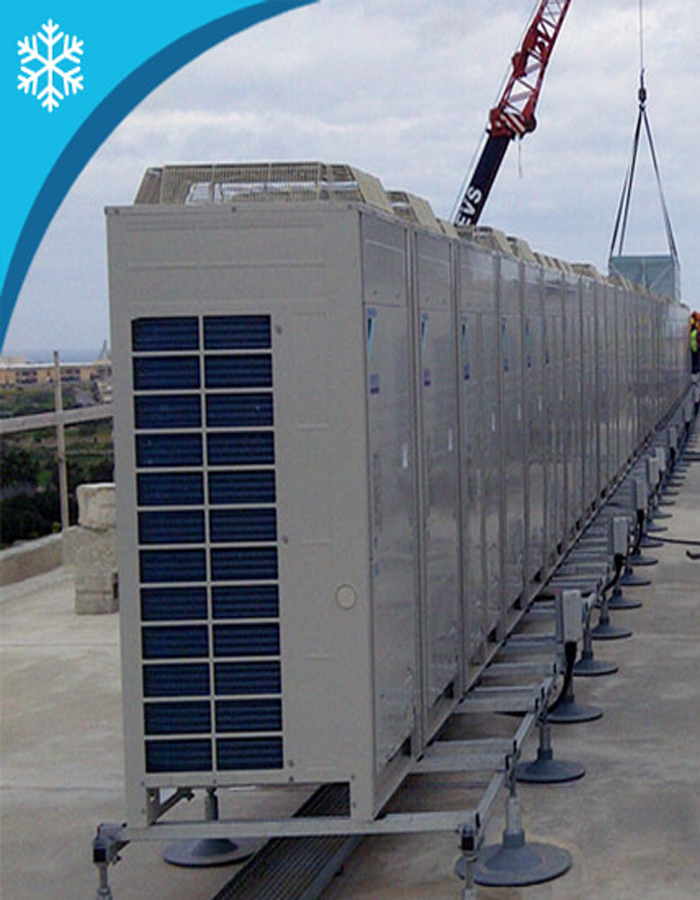

Hava Soğutmalı Chiller
Chiller soğutma sistemleri farklı özelliklerine göre gruplandırılır. En büyük ayrım ise ısı kaynağının ne olduğudur. Eğer ısı havaya atılıyorsa hava kaynaklı soğutma grubu, suya atılıyorsa su kaynaklı soğutma grubu olarak adlandırılır. Hava soğutmalı chiller sistemleri, chiller içerisindeki soğutucu gazın, evaporatör ve kompresör üzerinden kazandığı enerjisinin hava soğutmalı bataryalar üzerinde atması şeklinde çalışır.
